안녕하세요 @＠수리맨 입니다.



요즘 글들을 보면



지지대 사용하라는 댓글들이 많이 달리는것을 보고 다행이다 싶습니다



그래서  필요성을 한번 정리해서 올려봅니다.

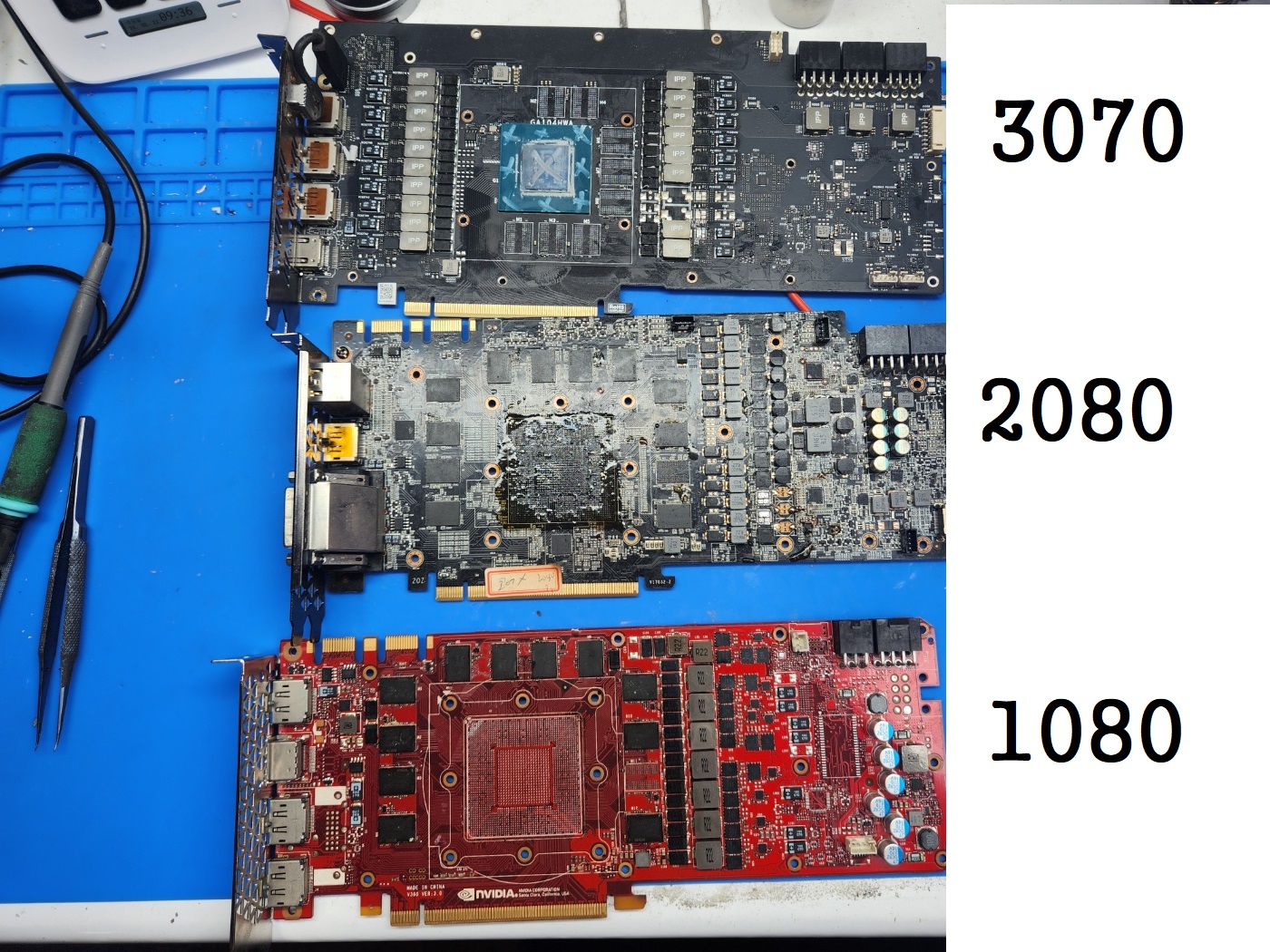

지금 부품용 기판에서 꺼내온 것들입니다.



1000번대~ 4000번대 모두 기판의 사이즈나 무게나 비슷비슷 합니다.



문제는 방열판입니다.



방열판이 미친겁니다.

(백플 아무 의미 없습니다)





냉납의 잘못된 상식



냉납은 일반적으로는 나올수가 없는 증상입니다.

(기판 전체의 온도 150~180도로 끌어올리고, 코어나 메모리 온도가 240도에 도달해야 납이 녹습니다)

(이 또한 플럭스가 있어야 합니다.)



"기판이 휨으로서 냉납이 옵니다"



냉납은 리볼링, 리히팅을 해도 금세 재발 한다



"기판 휨을 교정하지 않고 리히팅, 리볼링을 하면 당연히 재발합니다"



제대로 안착이 되지 않았기 때문입니다.



리볼링 장비에 따라 자체 교정이 어느정도 되는 장비가 있습니다.

해당 장비일 경우 추가 교정을 시도할수도 있습니다.

다만, 기판 데미지가 심하고 시간이 많이 걸립니다.

(저도 추가 교정까지는 진행 하지않습니다.)



기판 자체를 교정하는 기술도 있습니다.

(그래픽카드에는 맞지않습니다. 들어가는 작업량과 시간을 생각하면  비용산정이 안됩니다.)

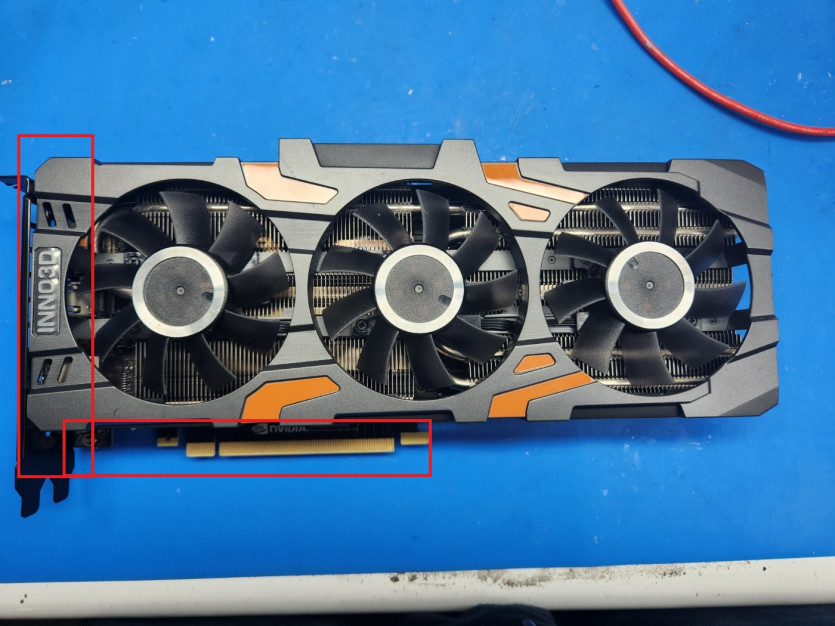

그래픽카드는 해당부분으로 고정 됩니다.



질문 1 : 그래픽카드 지지대 꼭 사용해야 하나요?



답변 1 : 집에 기둥 한개 없어도 되면 사용 안하셔도 됩니다.



질문 2 : 2팬인데 지지대가 꼭 필요한가요?



답변 2 : 원룸에 기둥 한개 없어도 되면 사용 안하셔도 됩니다.



질문 3 : 수평이 맞지 않아요 괜찮나요?



답변 3 : 집 기둥 한개가 짧게 지어졌습니다 괜찬겠죠? 라는 질문과 동일합니다.

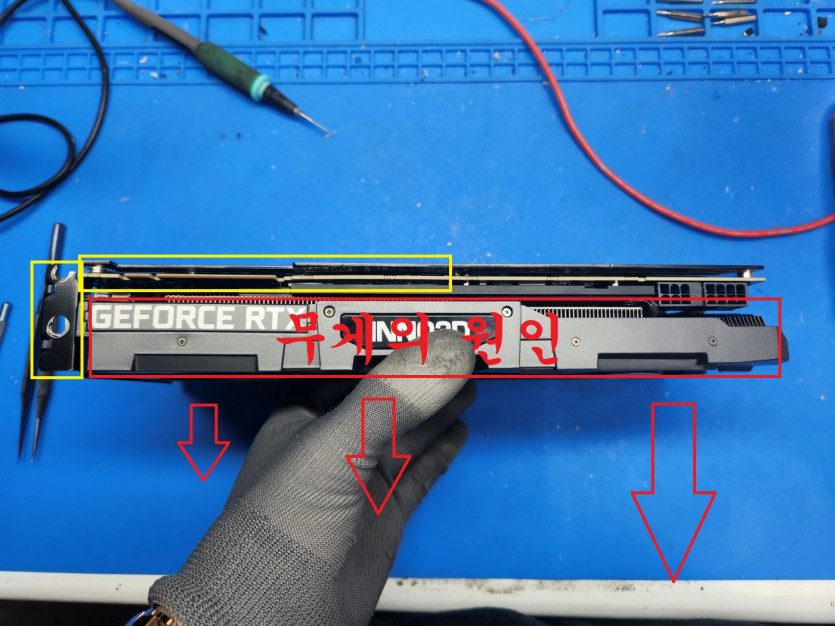

해당 카드는 2080 입니다.



그래픽카드는 노란색 부분이 고정됩니다.



문제는 1060, 1070, 1080 도 휘어서 입고됩니다.

(2팬, 3팬 동일합니다.)



휨의 정도와 시간의 차이 입니다.







메모리 냉납이나 불량의 경우 기판이 휘어도 작업이 가능합니다.



작업 후 지지대만 사용하신다면 대부분 재불량이 나지 않습니다.



다만 코어의 냉납일 경우 문제가 됩니다.



코어가 안착이 되지않습니다.



일시적으로 붙여준다 한들, 기판이 휘어있기때문에 다시 불량 납니다.



제발 지지대를 꼭 사용하시길 바랍니다!!!

냉납이라고요? 리볼이 안된다고요?

제 카드가 휘었다고요? 뒤틀려있다고요?



라는 질문을 하게 되실겁니다.



고장 나면 버리고 새거 사야지 하시는 분들은 사용안하셔도 됩니다.

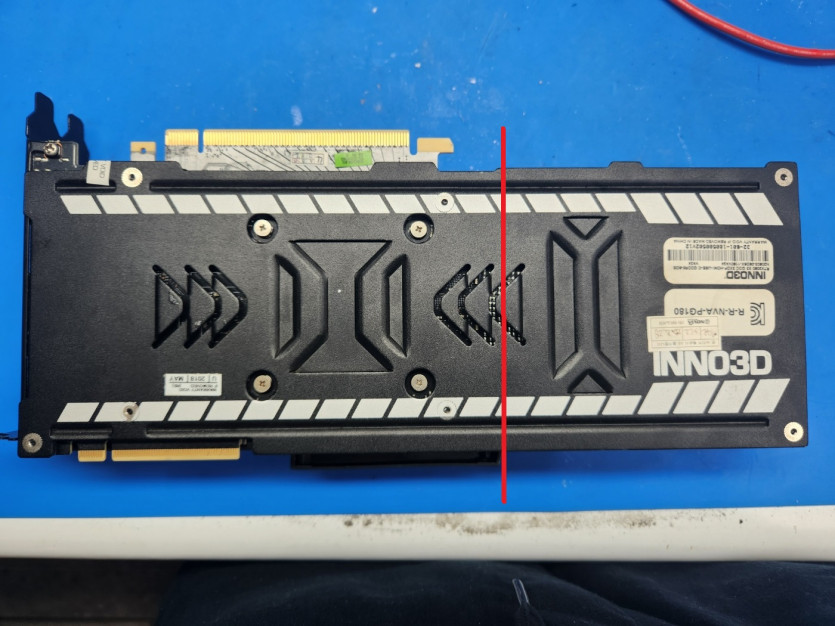

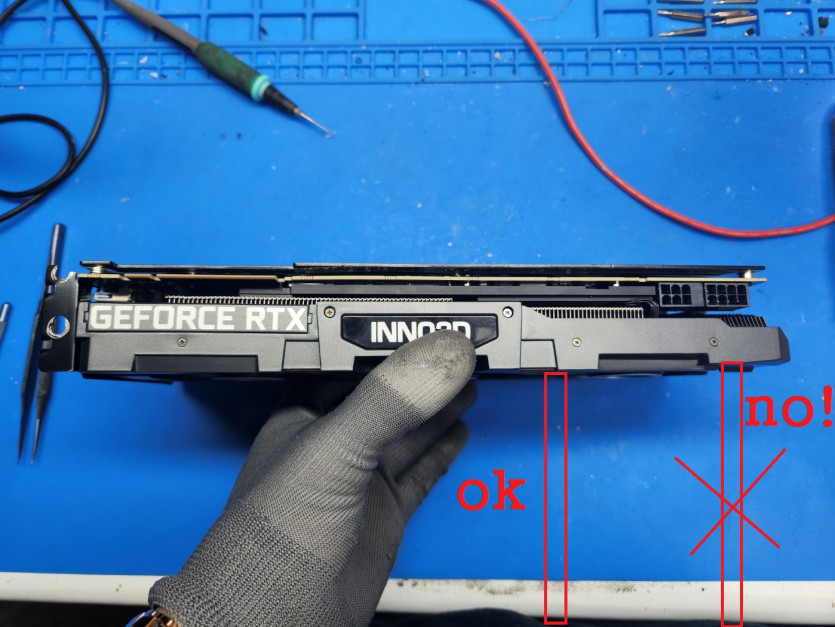

3팬의 경우 2팬과 3팬 사이에 지지하는게 맞습니다.



제일 끝에 지지대 사용하시면











이 부분이 휘어서 들어옵니다.



2팬은 끝에 사용하셔도 됩니다.



나무젓가락도 됩니다. 뭐든 됩니다. 지지만 할수있으면 됩니다.

수평만 맞으면 됩니다.





라이저킷의 경우

사용한지 그렇게 오래되지 않아서 그런지 아직 통계가 없습니다.



다만, 지지대 없이 사용하시다 4090 pcie 슬롯쪽 메모리 냉납으로 입고된 카드가 있습니다.



카드 수리받으시고 지지대 쓰기 싫으셔서 라이저킷 사용하셨지만



재불량으로 입고된 적 있습니다.



해당 분의 경우 방열판 아래 지지대 설치 후 연락이 없으십니다.









읽어주셔서 감사합니다
